4V/3V 100,4A/3A 100 系列
气缸
- DNC系列标准气缸(ISO6431)
- DNG系列标准气缸 (ISO15552)
- SI系列标准气缸(ISO6431)
- SC/SU系列标准气缸
- MB系列标准气缸
- CA2系列标准气缸
- XEN/XNEG 系列导杆气缸
- MA6432系列迷你气缸(ISO6432)
- MA系列迷你气缸
- MAL系列迷你气缸
- CM2系列迷你气缸
- CJ2系列迷你气缸
- ADVU系列薄型气缸
- ADN系列薄型气缸(ISO21287)
- SDA系列薄型气缸
- ACQ系列薄型气缸
- CQ2系列薄型气缸
- CJP系列针型气缸
- TN系列双缸气缸
- CXS系列双缸气缸
- CU系列自由安装气缸
- STM系列滑台气缸
- MGP系列带导杆气缸
- RSQ系列定程杆气缸
- XCK 系列夹紧气缸
- MSQ系列齿杆式回转摆动气缸
- CRQ2系列薄型齿条式旋转摆动气缸
- CRA1系列齿条式旋转摆动气缸
- XH系列气动手指
- XHSH系列平行开闭型气动手指
- SRC系列旋转气缸
- ACK系列转角气缸
- MXH系列小型直线导轨气动滑台
- MXS系列气动滑台
- MXQ系列气动滑台
- CRB2系列叶片式摆动气缸
- MRHQ系列大型叶片式摆动气缸
- MSUB高精度型叶片式摆动气缸
- MU系列椭圆形活塞气缸(杆不回转)
- CY3系列无杆气缸
- 气缸套件
- ISO标准气缸附件
- 标准气缸附件
- 迷你气缸附件
- 气缸管&活塞杆
- 磁性开关
- 油压缓冲器
气源处理件
换向阀
流体电磁阀
工作介质

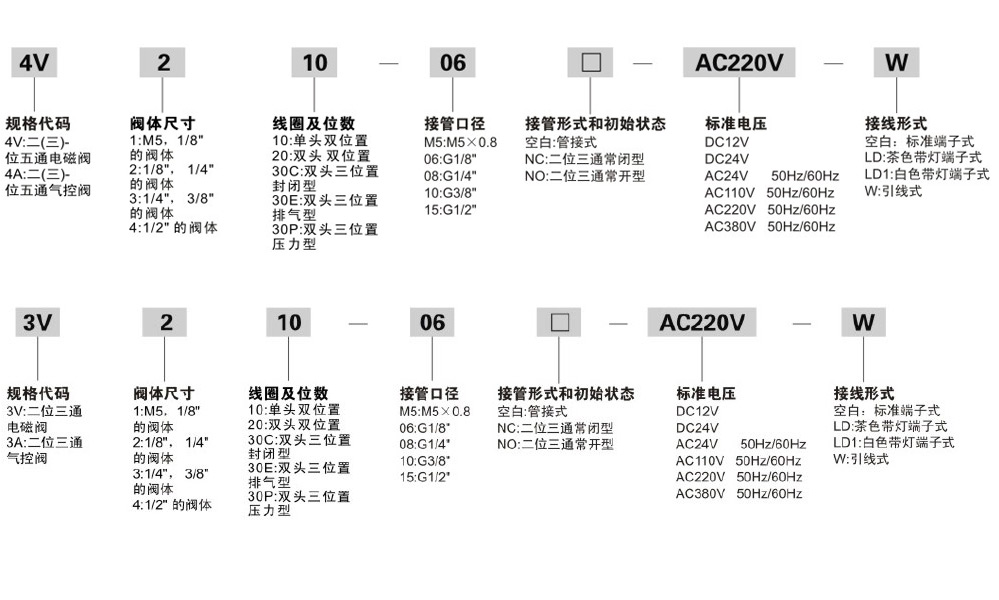

订购码
规格
|
型号
|
4V110-06
|
4V120-06
|
4V130C-06
|
4V130E-06
|
4V130P-06
|
4V110-08
|
4V120-08
|
4V130C-08
|
4V130E-08
|
4V130P-08
|
|
4A110-06
|
4A120-06
|
4A130C-06
|
4A130C-06
|
4A130P-06
|
4A110-08
|
4A120-08
|
4A130C-08
|
4A130E-08
|
4A130P-08
|
|
|
位通数
|
二位五通
|
三位五通
|
二位五通
|
三位五通
|
||||||
|
有效截面积
|
14mm2（CV=0.56）
|
12mm2（CV=0.40）
|
16mm2（CV=0.67）
|
12mm2（CV=0.5）
|
||||||
|
型号
|
3V110-06
|
3V120-06
|
3A110-06
|
3A120-06
|
3V110-08
|
3V120-08
|
3A110-08
|
3A120-08
|
|
位通数
|
二位三通
|
二位三通
|
||||||
|
有效截面积
|
14mm2（CV=0.56)
|
16mm2（CV=0.67）
|
||||||
|
接管口径
|
进气=出气=排气=G1/8”
|
进气=出气=G1/4” 排气=G1/8”
|
||||||
|
工作介质
|
经40微米过滤的空气
|
|||||||
|
动作方式
|
内部先导式
|
|||||||
|
使用压力
|
0.15~0.8MPa
|
|||||||
|
最大耐压力
|
12MPa
|
|||||||
|
工作温度
|
5~50℃
|
|||||||
|
电压范围
|
±10％
|
|||||||
|
耗电量
|
AC：4.5VA DC：3W
|
|||||||
|
绝缘性及防护等级
|
F级.IP65
|
|||||||
|
接线形式
|
出线式或端子式
|
|||||||
|
最高动作频率
|
每秒五次
|
|||||||
|
最短励磁时间
|
0.05秒
|
|||||||
外形尺寸
