产品介绍

CJ2系列迷你气缸




 工作介质

空气

 动作型式

单动:弹簧压回/弹簧压出

 保证耐压力

1.05Mpa(10.5kgf/cm2)

 最高使用压力

0.7Mpa(7.1kgf/cm2)

 使用温度范围℃

-10~+70℃

 使用速度范围

50~750mm/s

 缓冲

两端橡胶缓冲(标准)

+ Sub-series

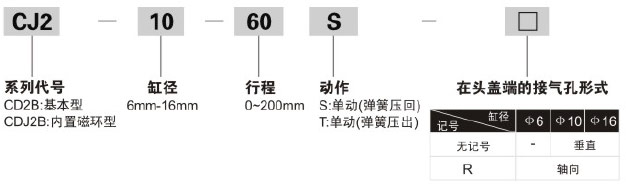

订购码

产品规格

内径(mm)

6

10

16

工作介质

空气

动作型式

单动:弹簧压回/弹簧压出

保证耐压力

1.05Mpa(10.5kgf/cm2)

最高使用压力

0.7Mpa(7.1kgf/cm2)

最低使用压力

0.25Mpa(2.5kgf/cm2)

0.15Mpa(1.5kgf/cm2)

使用温度范围℃

-10~+70℃

使用速度范围

50~750mm/s

缓冲

两端橡胶缓冲(标准)

行程公差(mm)

+1.0
0 mm

接管口径

M5×0.8



外形尺寸



Dimensions sheet





CJ2B6

CJ2B10/16

Spring return

Spring extent CJ2B6

Spring extent CJ2B10/16



Dimensions sheet



缸径(mm)

A

B

C

D

F

GA

GB

H

MM

NA

NB

NDh8

NN

S

T

Z

6

15

12

14

3

8

14.5

-

28

M3×0.5

16

7

6

M6×1.0

49

3

77

10

15

12

14

4

8

8

5

28

M4×0.7

12.5

9.5

8

M8×1.0

46

-

74

16

15

18

20

5

8

8

5

28

M5×0.8

12.5

9.5

10

M10×1.0

47

-

75







缸径
(mm)

A

B

C

D

F

GB

H

MM

NA

NB

NB b8

*S

5~
15

16~
30

31~
45

4 6 ~
60

61~
75

76~
100

101~
125

126~
150

6

15

8

19

3

8

-

28

M3×0.5

3

7

6 0

34.5 (39.5)

43.5 (48.5)

47.5 (52.5)

61.5 (66.5)

-

-

-

-

10

15

12

14

4

8

5

28

M4×0.7

5.5

9.5

8 0

45.5

53

65

77

-

-

-

-

16

15

18

20

5

8

5

28

M5×0.8

5.5

9.5

10 0

45.5

54

66

78

84

108

126

138




(mm)

*Z

5~
15

16~
30

31~
45

4 6 ~
60

61~
75

76~
100

101~
125

126~
150

6

62.5 (67.5)

71.5 (76.5)

75.5 (80.5)

89.5 (94.5)

-

-

-

-

10

73.5

81

93

105

-

-

-

-

16

73.5

82

94

106

112

136

154

166







缸径
(mm)

A

B

C

D

F

GA

H

MM

NN

NA

NB

NB
b8



T

*S

5~
15

16~
30

31~
45

4 6 ~
60

61~
75

76~
100

101~
125

126~
150

6

15

8

14

3

8

14.5

28

M3×0.5

M6×1

16

3

6 0

3

46.5 (51.5)

55.5 (60.5)

59.5 (60.5)

73.5 (78.5)

-

-

-

-

10

15

12

14

4

8

8

28

M4×0.7

M8×1

12.5

5.5

8 0
-0.022

-

48.5

56

68

80

-

-

-

-

16

15

18

20

5

8

8

28

M5×0.8

M10×1

12.5

5.5 1

0 0
-0.022

-

48.5

57

69

81

87

111

129

141



缸径
(mm)

*Z

5~
15

16~
30

31~
45

4 6 ~
60

61~
75

76~
100

101~
125

126~
150

6

74.5 (79.5)

83.5 (88.5)

87.5 (92.5)

101.5 (106.5)

-

-

-

-

10

76.5

84

96

108

-

-

-

-

16

76.5

85

97

109

115

139

157

169
