DNC系列标准气缸 (ISO6431)
类别: DNC系列标准气缸(ISO6431)
DNC系列标准气缸 (ISO6431)
概述
动作型式: 双动
工作介质: 经过滤的空气
耐压实验压力: 1.5MPa
最高使用压力: 1.0MPa
最低工作压力: 0.1MPa
缓冲: 气缓冲(标准)

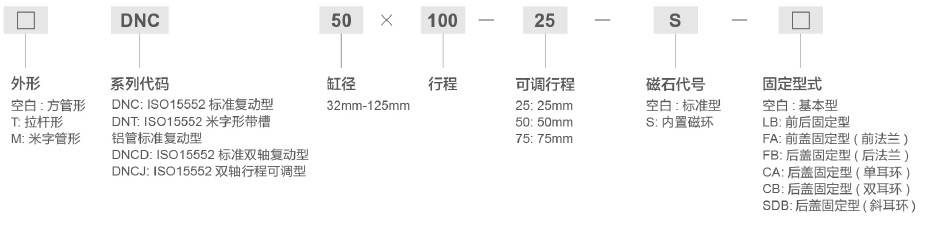

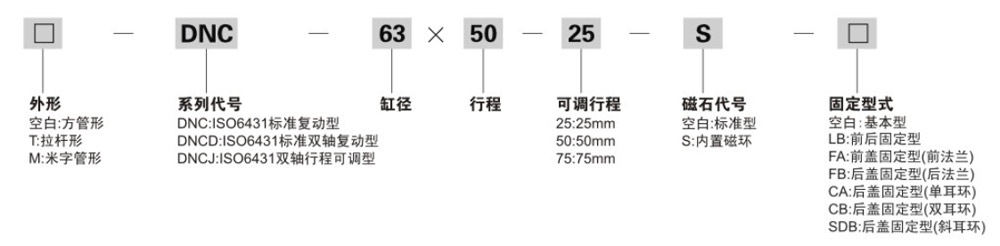

订购码
规格

内径(mm)

32

40

50

63

80

100

125

动作型式

经过滤的空气

工作介质

双动

耐压实验压力

1.5MPa

最高使用压力

1.0MPa

最低工作压力

0.1MPa

缓冲

气缓冲(标准)

环境温度

-5~70℃

使用速度

50~800mm/s

接管口径

G1/8"

G1/4"

G3/8"

G1/2"

外形尺寸

内径

AM

B

D2

D5

D7

E

EE(G)

J3

J4

KK

L2

L3

L4

L5

L6

L7

L8

SW1

SW2

VD

WH

ZB

32

22

30

12

32.5

M6

45

1/8

6

5.2

M10×1.25

40

80

4

26

16

3.3

8

10

6

16

26

120

40

24

35

16

38

M6

54

1/4

8

6

M12×1.25

46

89

4

29.6

16

3.6

10

13

6

20

30

135

50

32

40

20

46.5

M8

64

1/4

10

8.5

M16×1.5

54

90

4

30

17

5.1

10

17

8

27

37

144

63

32

45

20

56.5

M8

75

3/8

12.4

10

M16×1.5

57

101

4

35.5

17

6.6

10

17

8

27

37

158

80

40

45

25

72

M10

93

3/8

12.5

8

M20×1.5

65

109

4

36

17

10.5

10

22

10

34.5

46

174

100

40

55

25

89

M10

110

1/2

11.8

10

M20×1.5

71

118

4

39

17

8

12.5

22

10

38

51

189

125

54

60

32

110

M12

134

1/2

13

8

M27×2

95

128

6

44.7

22

14

10

28

12

46

65

223


内径

32

40

50

63

80

100

125

32

60

35

40

45

45

55

60

40

146

165

182

194

220

240

298

50

16

20

27

27

34.7

38.2

46

63

120

135

144

158

174

189

223

其他信息

NO.

名称

1

活塞杆螺母

3

前盖防尘圈

5

前盖

7

管壁O令

9

活塞O令

11

耐磨环

13

活塞

15

缓冲调节针

17

内六角螺栓


NO.

名称

2

活塞杆

4

含油轴承

6

缓冲密封圈

8

活塞杆密封圈

10

磁铁(可选)

12

缸筒

14

缓冲针密封圈

16

后盖

18

端盖固定螺母

内径

标准行程

缓冲行程

最大行程范围

32

25 40 50 80
100 125 160
200 250 320
400 500

20

10~2000

40

50

22

63

80

32

100

125

35


DNCB 系列增压气缸

动作型式

经过滤的空气

耐压实验压力

1.5MPa

最高使用压力

1.0MPa

最低工作压力

0.1MPa

环境温度

-5~70℃
