MB 系列标准气缸(日本标准)




 工作介质

空气

 动作型式

双动

 保证耐压力

15.3kgf/cm2(1.5Mpa)

 最高使用压力

10.2kgf/cm2(1.0Mpa)

 最低使用压力

0.5kgf/cm2(0.05Mpa)

 环境和流体温度

-10~+60℃

 活塞速度

50~1000mm/s

 缓冲

气缓冲

 行程公差

~0~250+10 , 251~1000+14 , 1001~1500+18

+ Sub-series

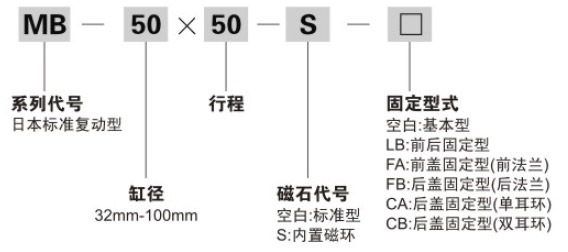

订购码

产品规格



缸径

32

40

50

63

80

100

工作介质

空气

动作型式

双动

保证耐压力

15.3kgf/cm2(1.5Mpa)

最高使用压力

10.2kgf/cm2(1.0Mpa)

最低使用压力

0.5kgf/cm2(0.05Mpa)

环境和流体温度

-10~+60℃

活塞速度

50~1000mm/s

缓冲

气缓冲

行程公差

~0~250+10 , 251~1000+14 , 1001~1500+18

接管口径

G1/8"

G1/4"

G3/8"

G1/2"



外形尺寸

缸径

行程范围

螺纹有效长度

A

□B

□C

φD

φE

F

G

MA

MB

J

K

MM

N

P

S

V

W

H

ZZ

32

~500

19.5

22

46

32.5

12

30

13

13

16

4

M6×1.0

6

M10×1.25

27

1/8

84

4

6.5

47

135

40

~500

27

30

52

38

16

35

13

14

16

4

M6×1.0

6

M14×1.5

27

1/4

84

4

9

51

139

50

~600

32

35

65

46.5

20

40

14

15.5

16

5

M8×1.25

7

M18×1.5

31.5

1/4

94

5

10.5

58

156

63

~600

32

35

75

56.5

20

45

14

16.5

16

5

M8×1.25

7

M18×1.5

31.5

3/8

94

9

12

58

156

80

~750

37

40

95

72

25

45

20

19

16

5

M10×1.5

10

M22×1.5

38

3/8

114

11.5

14

72

190

100

~750

37

40

114

89

30

55

20

19

16

5

M10×1.5

10

M26×1.5

38

1/2

114

17

15

72

190

其他信息

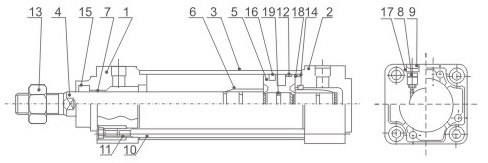

内部结构

序号

名称

1

前盖

2

后盖

3

缸筒

4

活塞杆

5

活塞



序号

名称

6

缓冲环

7

含油轴承

8

缓冲针

9

缓冲针密封圈

10

拉杆



序号

名称

11

拉杆螺母

12

耐磨环

13

活塞杆螺母

17

缓冲密封圈

19

活塞O令



行程

内径(mm)

标准行程

32

25,50,75,100,125,150,175,200, 250,300,350,400,450,500

40

25,50,75,100,125,150,175,200, 250,300,350,400,450,500

50

25,50,75,100,125,150,175,200, 250,300,350,400,450,500,600

63

25,50,75,100,125,150,175,200, 250,300,350,400,450,500,600

80

25,50,75,100,125,150,175,200, 250,300,350,400,450,500,600,700,750

100

25,50,75,100,125,150,175,200, 250,300,350,400,450,500,600,700,750
