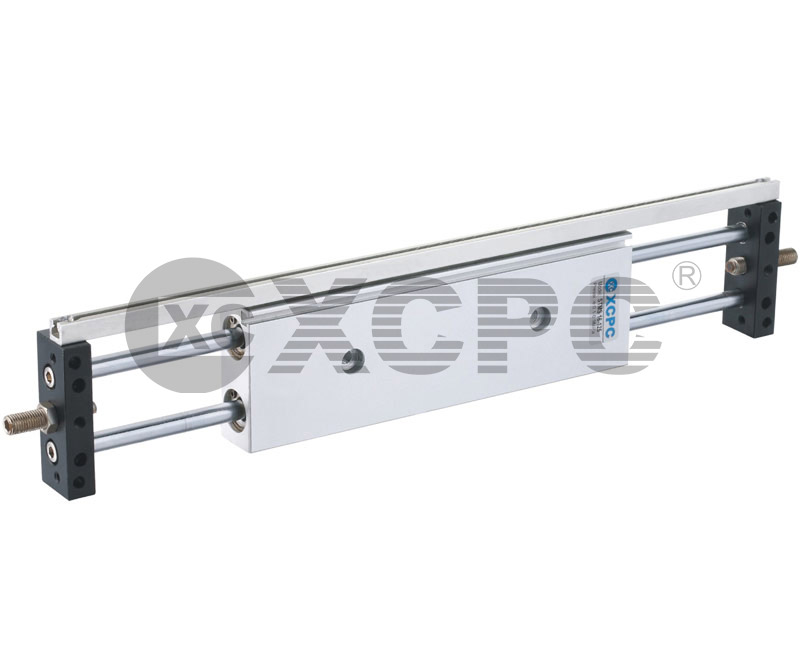

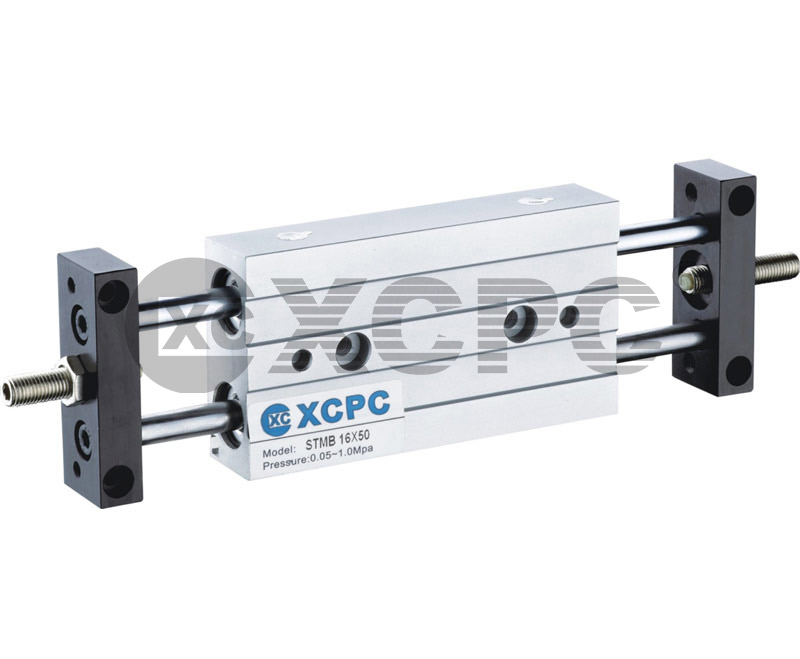

STM系列滑台气缸
类别: STM系列滑台气缸
STM系列滑台气缸
概述

动作型式

复动型

工作介质

空气

使用温度范围℃

-5~+70℃

使用压力范围

1.0~9.0kgf/cm2

保证耐压力

13.5kgf/cm2

使用速度范围

50~200mm/s

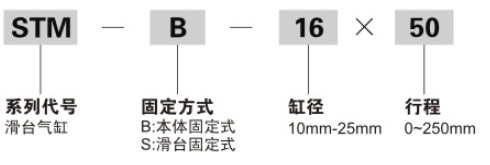

订购码
规格

内径(mm)

10

16

20

25

动作型式

复动型

工作介质

空气

使用温度范围℃

-5~+70℃

使用压力范围

1.0~9.0kgf/cm2

保证耐压力

13.5kgf/cm2

使用速度范围

50~200mm/s

缓冲形式

油压缓冲(可选)

不旋转精度

±0.1°

±0.05°

接管口径

M5×0.8

G1/8"

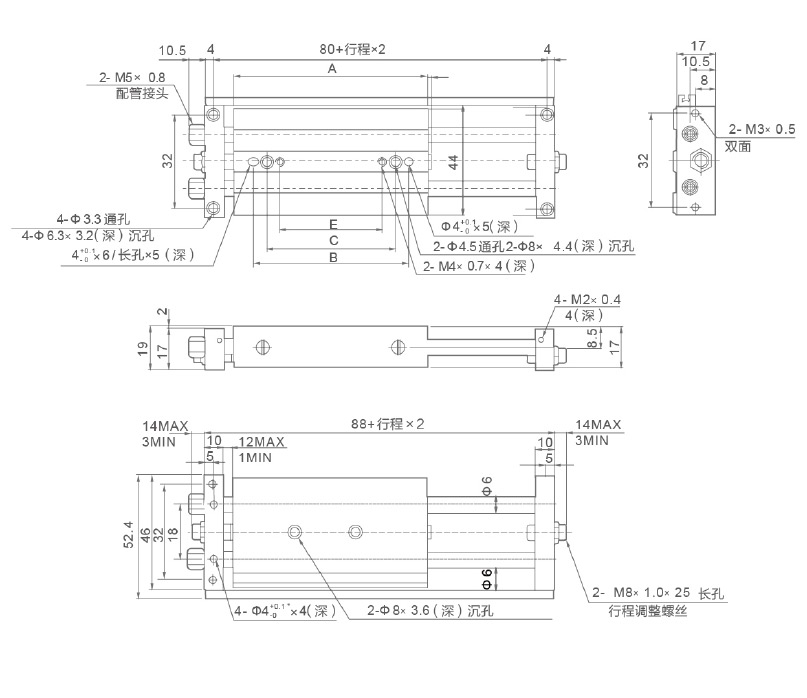

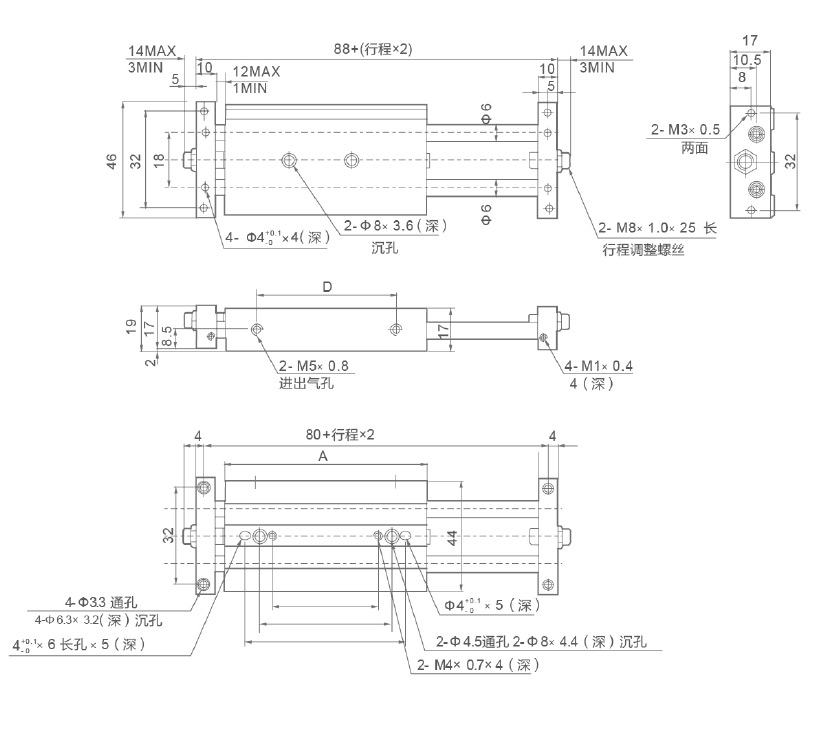

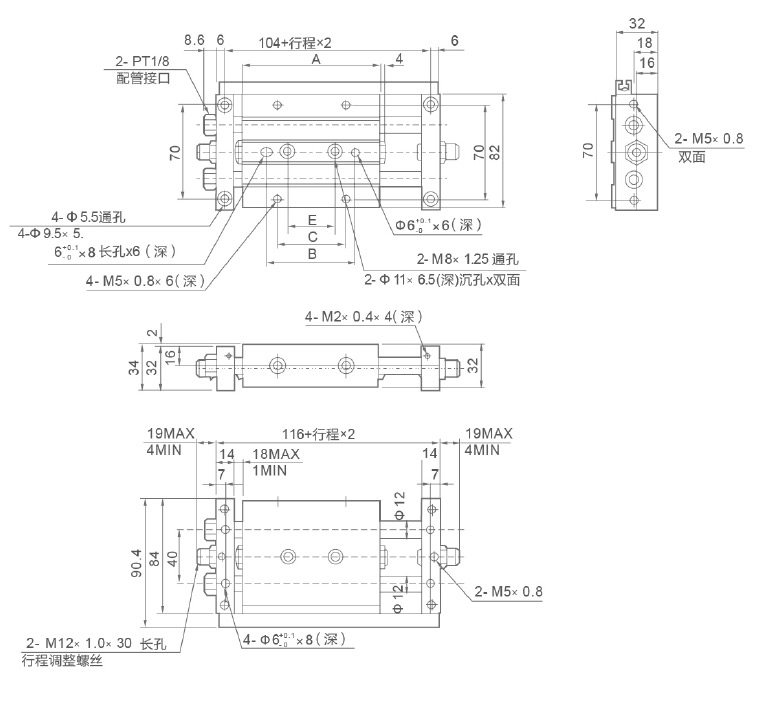

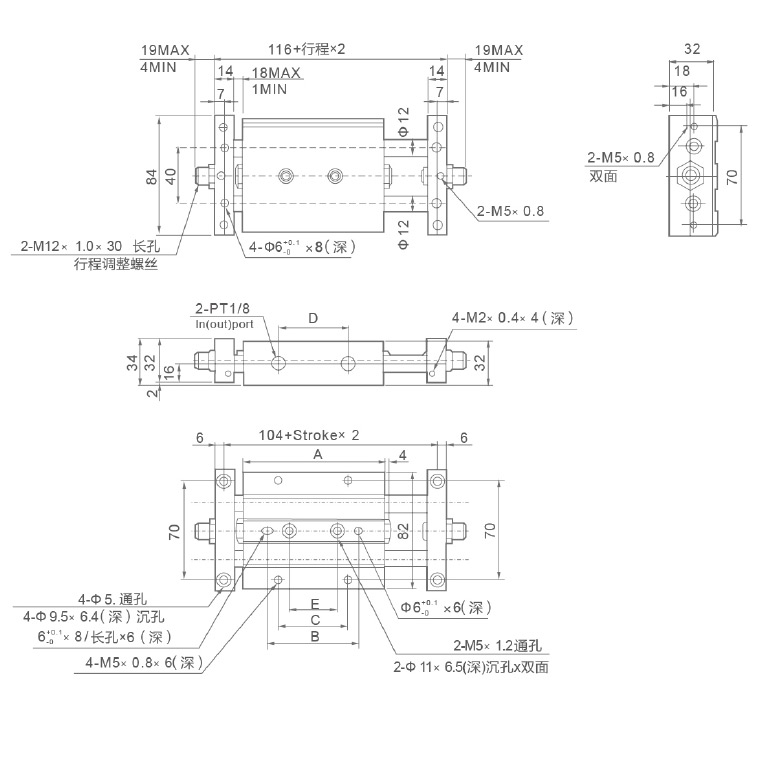

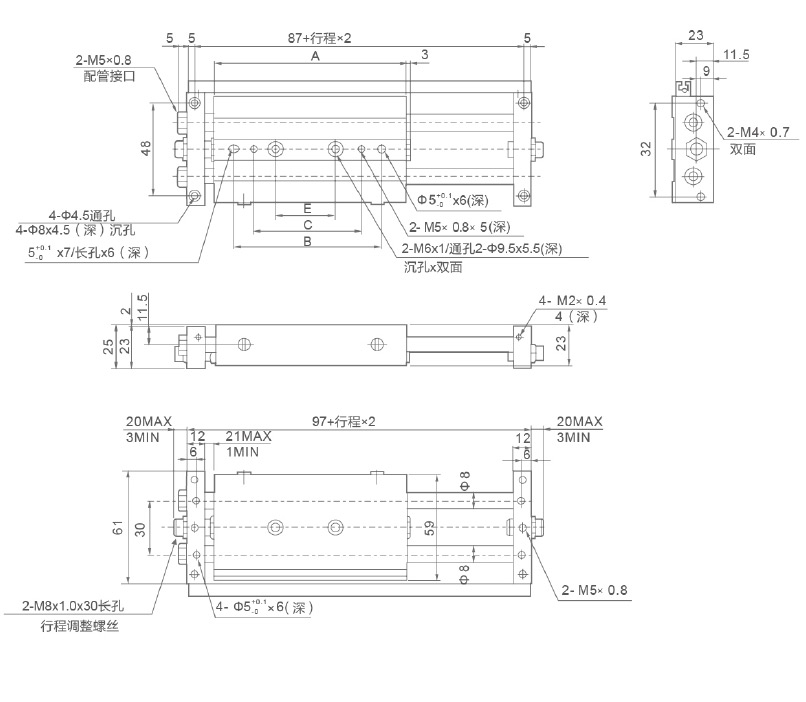

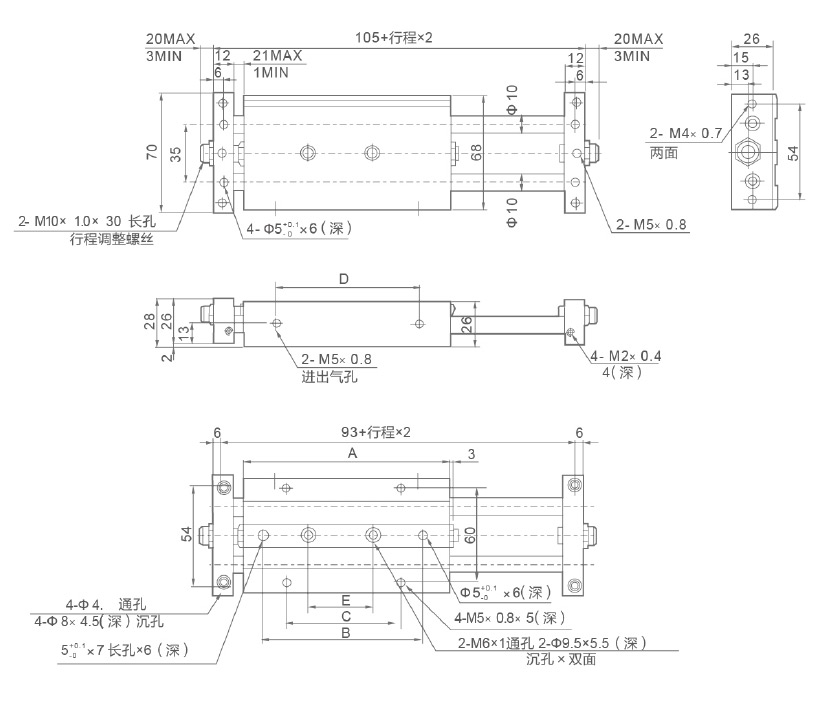

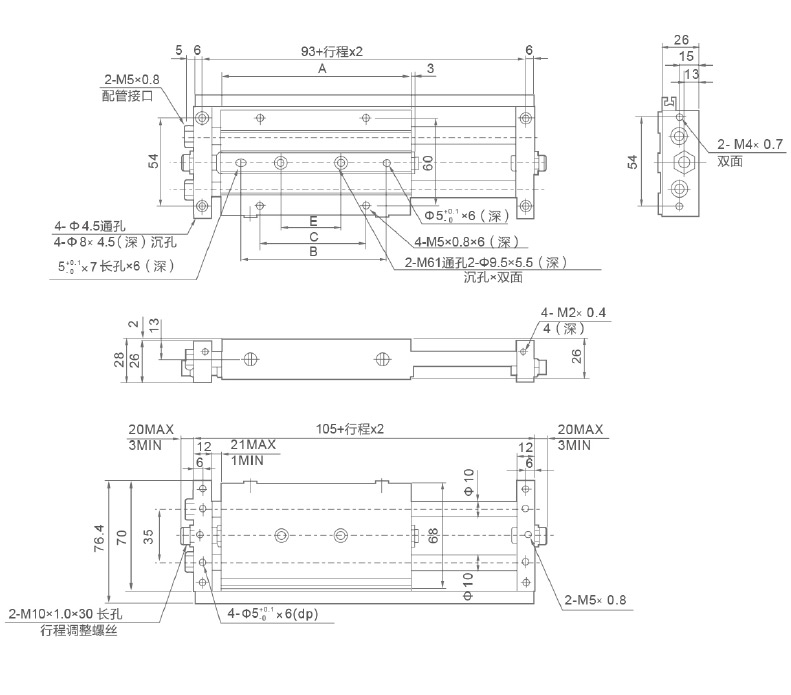

外形尺寸

STMB-10

符号/行程

25

50

75

100

A

81

106

131

156

B

65

85

85

85

C

35

60

60

60

D

46

71

96

121

E

15

40

40

40


STMB-16

符号/行程

25

50

75

100

125

150

175

200

A

86

111

136

161

186

211

236

261

B

55

70

105

130

150

150

150

150

C

-

-

75

100

120

120

120

120

D

48

73

98

123

148

173

198

223

E

25

50

45

70

90

90

90

90


STMB-20

符号/行程

25

50

75

100

125

150

175

200

250

A

94

119

144

169

194

219

244

269

319

B

60

85

110

135

150

150

150

150

150

C

50

50

75

100

120

120

120

120

120

D

53

78

103

128

153

178

203

228

278

E

35

45

45

70

90

90

90

90

90


STMB-25

符号/行程

25

50

75

100

125

150

175

200

250

A

101

126

151

176

201

226

251

276

326

B

65

90

115

140

140

140

140

140

140

C

50

50

75

100

100

100

100

100

100

D

50

75

100

125

150

175

200

225

175

E

35

45

45

70

95

100

100

100

100


STMS-10

符号/行程

25

50

75

100

A

81

106

131

156

B

65

85

85

85

C

35

60

60

121

E

15

40

40

40


STMS-16

符号/行程

25

50

75

100

125

150

175

200

A

86

111

136

161

186

211

236

261

B

55

70

105

130

150

150

150

150

C

-

-

75

100

120

120

120

120

E

25

50

45

70

90

90

90

90


STMS-20

符号/行程

25

50

75

100

125

150

175

200

250

A

94

119

144

169

194

219

244

269

319

B

60

85

110

135

150

150

150

150

150

C

50

50

75

100

120

120

120

120

120

E

35

45

45

70

90

90

90

90

90


STMS-25

符号/行程

25

50

75

100

125

150

175

200

250

A

101

126

151

176

201

226

251

276

326

B

65

90

115

140

140

140

140

140

140

C

50

50

75

100

100

100

100

100

100

E

35

45

45

70

95

100

100

100

100


其他信息
内径(mm) 行程(mm)
10 25 50 75 100
16 25 50 75 100 125 150 175 200
20 25 50 75 100 125 150 175 200 250
25 25 50 75 100 125 150 175 200 250


内径
Rod size(mm)
Pressure area(cm²)
Operating pressure(Kgf/cm²)
1
2
3
4
5
6
7
8
9
10mm
6
0.50
0.48
0.95
1.43
1.9
2.38
2.85
3.43
3.8
4.28
16mm
8
1.51
1.43
2.87
4.30
5.74
7.17
8.61
10.04
11.48
12.91
20mm
10
2.36
2.24
4.48
6.73
8.97
11.21
13.45
15.69
17.94
20.18
25mm
12
3.78
.051
7.18
10.77
14.36
17.96
21.55
25.14
28.73
32.32
