过滤精度
| 型 号 |
XAC1010-M5 |
XAC2010-01 |
XAC2010-02 |
XAC3010-02 |
XAC3010-03 |
XAC4010-03 |
XAC4010-04 |
XAC4010-06 | XAC5010-06 |
XAC5010-10 |
|
| 额定流量(L/min) |
90 |
500 | 500 | 1700 | 1700 | 3000 | 3000 | 3000 | 4000 | 4000 | |
| 接管口径 | M5 | G1/8" | G1/4" | G1/4" | G3/8" | G3/8" | G1/2" | G3/4" | G3/4" | G1" | |
| 过滤精度 | 25µ | ||||||||||
| 最高使用压力 | 1.0MPa | ||||||||||
| 保证耐压力 | 1.5MPa | ||||||||||
| 使用温度范围 | 5-60℃ | ||||||||||
| 调节压力范围 | 0.05-0.7MPa | 0.05-0.85MPa | |||||||||
| 建议用油 | lSO VG 32 | ||||||||||
| 容器材料 | 聚碳酸脂 | ||||||||||
| 防护罩 | 无 | 有 | |||||||||
| 放水器功能 | 差压放水 | 差压放水、自动放水 | |||||||||
| 阀型 | 带溢流型 | ||||||||||
| 构成元件 | 过滤器 | 0XAW1000-M5 | XAW2000-01 | XAW2000-02 | XAW3000-02 | XAW3000-03 | XAW4000-03 | XAW4000-04 | XAW4000-06 | XAW5000-06 | XAW5000-10 |
| 调压阀 | 0XAW1000-M5 | XAW2000-01 | XAW2000-02 | XAW3000-02 | XAW3000-03 | XAW4000-03 | XAW4000-04 | XAW4000-06 | XAW5000-06 | XAW5000-10 | |
| 油雾器 | XAL1000-M5 | XAL2000-01 | XAL2000-02 | XAL3000-02 | XAL3000-03 | XAL4000-03 | XAL4000-04 | XAL4000-06 | XAL5000-06 | XAL5000-10 | |
|

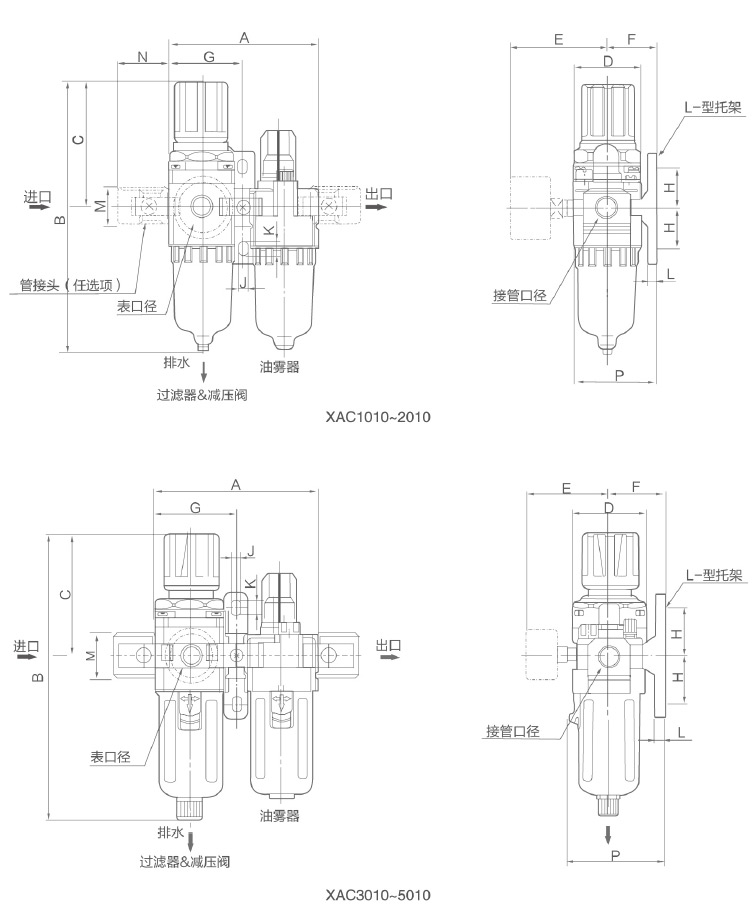

型号 |
Port Size (G) |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
|
XAC1010 |
M5 |
58 |
109.5 |
50.5 |
25 |
26 |
25 |
29 |
20 |
4.5 |
7.5 |
5 |
17.5 |
16 |
38.5 |
|
XAC2010 |
G1/8"-G1/4" |
90 |
164.5 |
78 |
40 |
56.8 |
30 |
45 |
24 |
5.5 |
8.5 |
5 |
2 |
23 |
50 |
|
XAC3010 |
G1/4"-G3/8" |
117 |
211 |
92.5 |
53 |
60.8 |
41 |
58..5 |
35 |
7 |
11 |
7 |
34.2 |
26 |
70.5 |
|
XAC4010 |
G3/8"-1/2" |
154 |
262 |
112 |
70 |
70.5 |
50 |
77 |
40 |
9 |
13 |
7 |
42.2 |
33 |
88 |
|
XAC4010-06 |
G3-4" |
164 |
267 |
114 |
70 |
70.5 |
50 |
82 |
40 |
9 |
13 |
7 |
46.2 |
36 |
88 |
|
XAC5010 |
G3/4"-G1" |
195 |
338 |
116 |
90 |
75.5 |
69.8 |
97.5 |
50 |
12 |
16 |
10.5 |
55.5 |
40 |
115 |
