接口尺寸

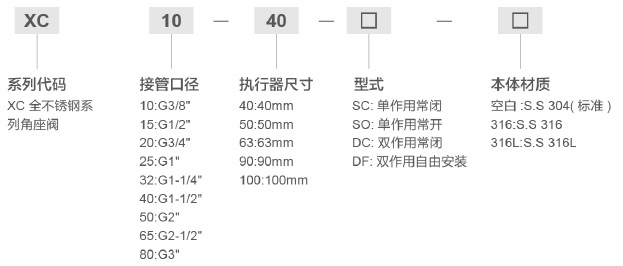

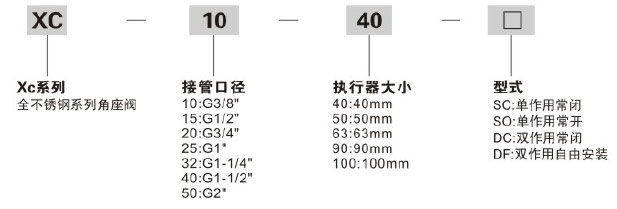

订购码
规格
| 型号 | XC10-50SC/SO/DC/DF |
| 接口尺寸 | DN10-DN50 |
| 螺纹 | G3/8 G2" |
| 焊接 | DIN11850 2 DIN11850 3 lSO2037 |
| 阀体材质 | CF8M |
| 制动器 | CF8 |
| 阀座密封 | PTFE |
| 阀杆密封 | PTFE/FKM |
| 活塞密封 | FKM/NBR |
| 适用介质 | 水，液体，惰性气体，水蒸气，轻腐蚀性气体和液体 |
| 介质温度 | PTFE:-10 to +180℃ |
| 环境温度 | -10℃ to +60℃ |
| 粘度 | max600mm2/s |
| 安装 | 任意位置 |
| 控制介质 | 空气/中性气体 |
| 控制压力范围 | 0.3-1MPa |

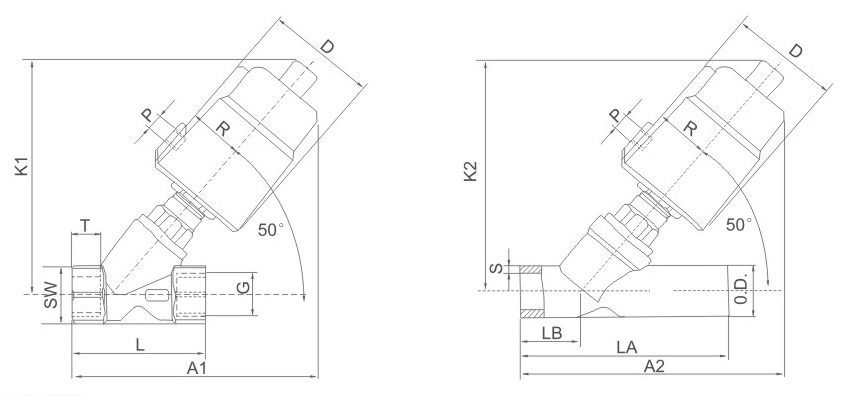

外形尺寸
|
规格
|
执行器
(mm) |
D
|
R
|
P
|
螺纹
|
焊接
|
||||||||||
|
G
|
K1
|
A1
|
L
|
T
|
SW
|
O.D.
|
K2
|
A2
|
LA
|
LB
|
S
|
|||||
|
DN10
|
40
|
45.5
|
27
|
G1/8"
|
G3/8"
|
115
|
120
|
68
|
12
|
26.6
|
|
|
|
|
|
|
|
DN10
|
50
|
60
|
35
|
G1/8"
|
G3/8"
|
126
|
133
|
68
|
12
|
26.6
|
|
|
|
|
|
|
|
DN15
|
40
|
45.5
|
27
|
G1/8"
|
G1/2"
|
115
|
120
|
68
|
15
|
26.6
|
21.3
|
115
|
128
|
110
|
30
|
2.65
|
|
DN15
|
50
|
60
|
35
|
G1/8"
|
G1/2"
|
126
|
133
|
68
|
15
|
26.6
|
21.3
|
126
|
140
|
110
|
30
|
2.65
|
|
DN20
|
50
|
60
|
35
|
G1/8"
|
G3/4"
|
131
|
137
|
75
|
16
|
32
|
26.9
|
131
|
136
|
108
|
30
|
3.45
|
|
DN25
|
50
|
60
|
35
|
G1/8"
|
G1"
|
140
|
149
|
90
|
17
|
39.5
|
33.7
|
140
|
150
|
112
|
32
|
3.85
|
|
DN25
|
63
|
77
|
43
|
G1/8"
|
G1"
|
165
|
174
|
90
|
17
|
39.5
|
33.7
|
165
|
175
|
112
|
32
|
3.85
|
|
DN32
|
63
|
77
|
43
|
G1/8"
|
G1-1/4"
|
175
|
188
|
116
|
21
|
50
|
38
|
175
|
193
|
136
|
40
|
3.35
|
|
DN32
|
80
|
98
|
52
|
G1/4"
|
G1-1/4"
|
185
|
203
|
116
|
21
|
50
|
38
|
185
|
206
|
136
|
40
|
3.35
|
|
DN32
|
100
|
121
|
63
|
G1/4"
|
G1-1/4"
|
205
|
215
|
116
|
21
|
50
|
38
|
205
|
218
|
136
|
40
|
3.35
|
|
DN40
|
63
|
77
|
43
|
G1/8"
|
G1-1/2"
|
178
|
190
|
116
|
21
|
55.3
|
42
|
178
|
193
|
146
|
40
|
3.2
|
|
DN40
|
80
|
98
|
52
|
G1/4"
|
G1-1/2"
|
187
|
204
|
116
|
21
|
55.3
|
42
|
187
|
207
|
146
|
40
|
3.2
|
|
DN40
|
100
|
121
|
63
|
G1/4"
|
G1-1/2"
|
208
|
216
|
116
|
21
|
55.3
|
42
|
208
|
219
|
146
|
40
|
3.2
|
|
DN50
|
63
|
77
|
43
|
G1/8"
|
G2"
|
184
|
203
|
138
|
22
|
70
|
54
|
184
|
206
|
160
|
45
|
2.7
|
|
DN50
|
80
|
98
|
52
|
G1/4"
|
G2"
|
195
|
218
|
138
|
22
|
70
|
54
|
195
|
220
|
160
|
45
|
2.7
|
|
DN50
|
100
|
121
|
63
|
G1/4"
|
G2"
|
215
|
230
|
138
|
22
|
70
|
54
|
215
|
232
|
160
|
45
|
2.7
|
