订购码
规格
| 型号 |
MINI |
MIDI |
MAXI |
|||||
|
|
XOL-1/8-MINI |
XOL-1/4-MINI | XOL-3/8-MINI | XOL-3/8-MIDI | XOL-1/2-MIDI | XOL-3/4-MIDI | XOL-3/4-MAXI | XOL-1-MAXI |
| 介质 | 压缩空气 | |||||||
| 结构特点 |
油雾型自动可变节流式 |
|||||||
| 装式 | 管道安装或支架安装 | |||||||
| 装配位置 | 竖直方向上±5° | |||||||
| 连接 | G1/8" | G1/4" | G3/8" | G3/8" | G1/2" | G3/4" | G3/4" | G1" |
| 管道安装或脚安装 | 1300 | 2300 | 2700 | 5500 | 6100 | 6300 | 8400 | 9000 |
| 最大使用压力 | 16bar | |||||||
| 最低公称流量标准 | 3L/min | 6L/min | 10L/min | |||||
| 最大凝结能力 | 22ml | |||||||
| 温度范围 | 0~60℃ | |||||||

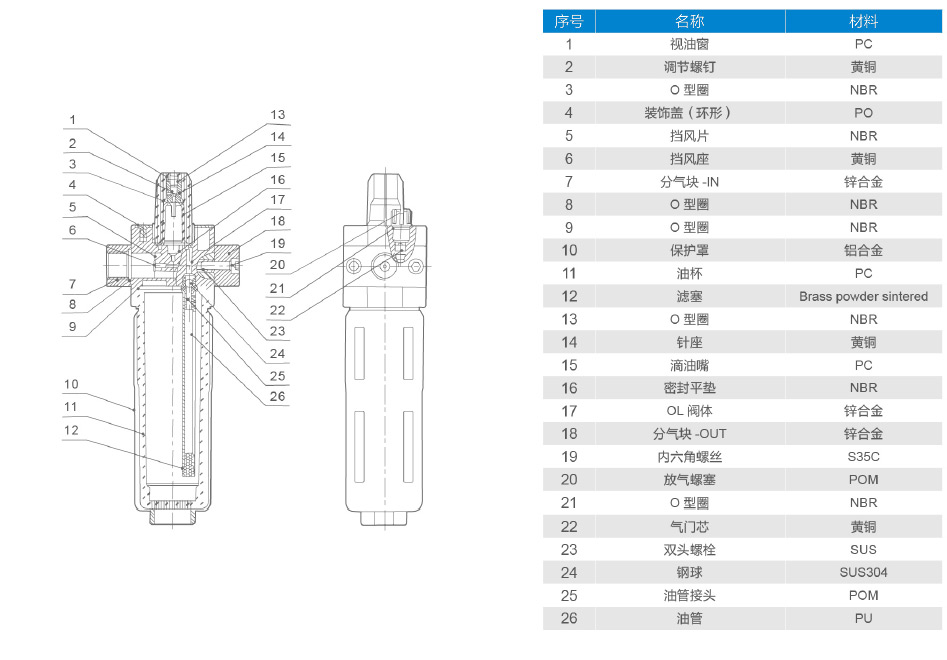

| 物资信息 | 壳体:压铸锌;油杯和视油器: PC; 金属保护罩:铝合金;密封:丁睛橡胶 | |||||||
| 推荐用油 | ISO VG 32或同级用油 | |||||||

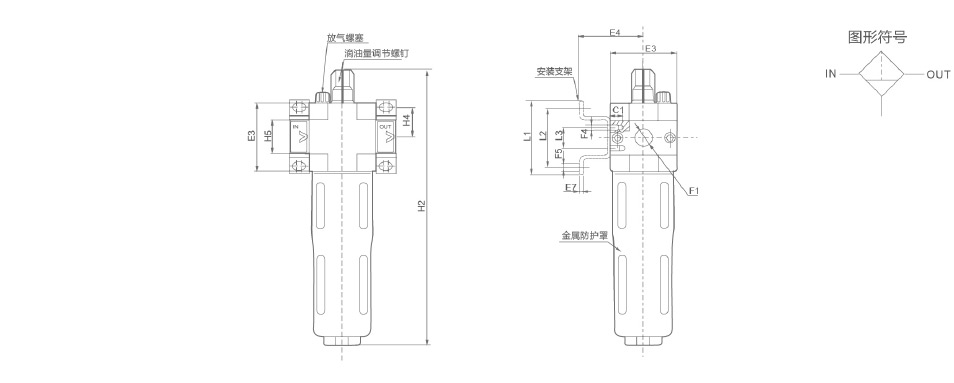

外形尺寸
| 型号 |
E3 |
E4 |
E7 | F1 | F4 | F5Φ | L1 | L2 | L3 | H4 |
L5 |
| XOL-...-MINI |
40 |
39 | 2 | G1/8",G1/4",G3/8" | M4 | 4.5 | 44 | 35 | 11 | 17.5 | 20 |
| XOL-...-MIDI | 55 | 47 | 3 | G1/8",G1/2",G3/4" | M5 | 5.5 | 71 | 60 | 22 | 30 | 32 |
| XOL-...-MAXI | 66 | 53 | 3 | G3/4",G1" | M5 | 5.5 | 71 | 60 | 22 | 30 | 32,40 |
其他信息
